Stanowiska ESD w praktyce – jak zaprojektować miejsce pracy zgodne z normami? Podpowiadamy

Antystatyka to nie modny dodatek, lecz realna potrzeba w środowiskach, gdzie zagrożenie wyładowaniami elektrostatycznymi może kosztować znacznie więcej niż tylko uszkodzony komponent. W branżach takich jak elektronika automotive czy produkcja precyzyjna projektowanie stanowisk ESD to nie kwestia estetyki, ale reguł bezpieczeństwa, ergonomii i niezawodności procesów. Co dokładnie powinno znaleźć się w takim stanowisku? Jakie materiały wykorzystać? I jak wykorzystać systemy profili aluminiowych do stworzenia konstrukcji, która nie tylko spełnia normy, ale po prostu działa? Sprawdźmy to – konkretnie, rzeczowo i z myślą o wdrożeniu.

Jakie funkcje powinno spełniać stanowisko ESD?

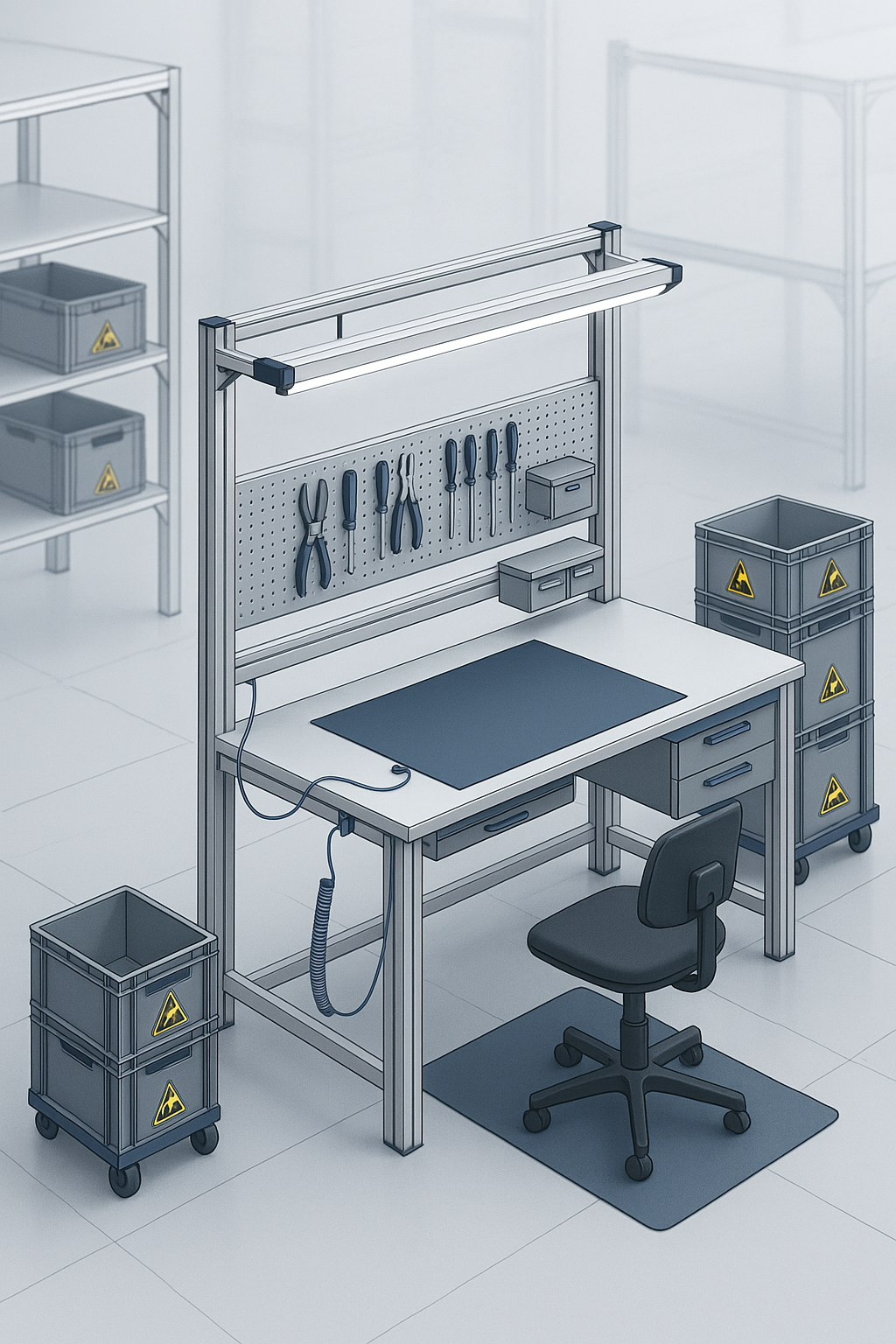

Antystatyczne stanowisko pracy to coś więcej niż tylko blat i krzesło z certyfikatem. To kompleksowo zaprojektowane środowisko, które minimalizuje ryzyko ESD na każdym etapie operacji – od rozpakowania elementów, przez ich montaż, aż po testy i pakowanie. Najważniejszym celem projektowym powinno być zapewnienie ciągłości uziemienia wszystkich powierzchni roboczych oraz odpowiedniego odprowadzenia ładunków elektrostatycznych z ciała pracownika. Oznacza to konieczność wyposażenia stanowiska w dywaniki antystatyczne, przewodzące opaski nadgarstkowe, a także elementy łączące się z systemem uziemiającym.

W kontekście funkcjonalnym, stanowisko ESD musi być dostosowane do konkretnego procesu produkcyjnego – innego dla montażu PCB, innego dla testowania podzespołów czy pakowania. Liczy się możliwość personalizacji, dlatego coraz częściej projektuje się je na bazie modułowych profili aluminiowych, które dają pełną swobodę w modyfikacji układu półek, szuflad czy nadstawek. Dzięki temu ergonomia pracy idzie w parze z wymogami norm ESD.

Nie bez znaczenia są też aspekty codziennego użytkowania – stanowisko musi umożliwiać łatwe utrzymanie czystości, mieć czytelnie oznaczone strefy i zachować pełną zgodność z wytycznymi normy PN-EN 61340-5-1. Warto też wspomnieć o oznakowaniu wizualnym – wiele firm decyduje się na kolorystyczne wyróżnienie stanowisk ESD, co upraszcza zarządzanie strefami EPA w hali produkcyjnej.

Dlaczego aluminium? Projektowanie stanowiska ESD na profilach

Wybór materiałów konstrukcyjnych w przypadku stanowisk ESD nie jest przypadkowy – aluminium z powłoką anodowaną to obecnie jeden z najczęściej wykorzystywanych surowców w projektowaniu takich rozwiązań. Jest lekkie, trwałe i odporne na korozję, ale co najważniejsze – nadaje się do uziemienia, co pozwala stworzyć w pełni bezpieczne środowisko pracy w strefie EPA.

Dzięki zastosowaniu systemów profili aluminiowych można w łatwy sposób konstruować zarówno standardowe, jak i niestandardowe układy stanowisk ESD. Systemy te są kompatybilne z typowymi akcesoriami antystatycznymi – od blatów i mat, przez przewody uziemiające, aż po specjalne komponenty łączące z GES. Co więcej, modułowość pozwala na łatwe rozbudowywanie istniejących układów, co w praktyce przekłada się na niższe koszty adaptacji w przyszłości.

Kolejną przewagą tego typu rozwiązań jest precyzja wykonania. Profile mają standardowe wymiary, dzięki czemu możliwe jest dokładne dopasowanie wymiarów stanowiska do potrzeb procesu i przestrzeni hali. A jeśli do tego dołożyć gotowe komponenty – takie jak prowadnice, panele ESD czy organizery narzędziowe – zyskuje się pełną kontrolę nad jakością i czasem realizacji projektu.

Stanowiska ESD a strefy EPA – czego wymagają normy?

Projektując stanowiska ESD, nie można abstrahować od kontekstu całej strefy EPA. Zgodnie z normą PN-EN 61340-5-1, cała infrastruktura musi być tak zaprojektowana, by zapewnić pełną kontrolę nad ładunkami elektrostatycznymi. To oznacza nie tylko odpowiednie materiały i sprzęt, ale także procedury kontrolne, szkolenia i dokumentację.

Stanowisko ESD jest kluczowym punktem kontaktu operatora z produktem, dlatego jego projekt musi być zgodny z ogólnymi zasadami obowiązującymi w strefie EPA – ciągłość uziemienia, zgodność rezystancji materiałów, testowanie opasek i mat roboczych. W praktyce oznacza to konieczność regularnych pomiarów, wykorzystania testerów ESD i prowadzenia rejestrów audytów.

Ciekawym aspektem, o którym często się zapomina, jest także integracja stanowiska z innymi elementami strefy – regałami ESD, pojemnikami transportowymi, systemami zasilania. To wszystko musi współgrać, by stworzyć środowisko produkcyjne, które realnie eliminuje zagrożenie ESD, a nie tylko wygląda dobrze w prezentacji.

Antystatyczne stanowisko ESD – na co zwrócić uwagę przy konfiguracji?

Choć projektowanie stanowiska ESD opiera się na uniwersalnych zasadach, każdy przypadek wymaga indywidualnej konfiguracji. Inaczej wygląda miejsce pracy w laboratorium R&D, a inaczej przy montażu masowym elektroniki. Dlatego tak ważna jest możliwość personalizacji – nie tylko pod względem wymiarów, ale też funkcjonalności.

W konfiguracji warto uwzględnić nie tylko typowe elementy jak blat ESD czy półki, ale także oświetlenie, system zarządzania przewodami, możliwość integracji monitorów czy narzędzi pneumatycznych. Kluczowe znaczenie ma też sposób mocowania akcesoriów – profile aluminiowe pozwalają na łatwe ich rozmieszczanie i modyfikację w czasie.

Nie można też zapominać o odporności chemicznej i mechanicznej komponentów – maty ESD, panele i elementy przewodzące muszą wytrzymać intensywne użytkowanie. Dlatego na etapie projektu warto sięgać po sprawdzone rozwiązania i komponenty, które mają potwierdzoną specyfikację i są dostępne u sprawdzonych dostawców.

Szukasz nowoczesnych rozwiązań? Pozwól sobie pomóc

W PROFILTECHNIK od lat wspieramy produkcję i montaż w zakładach przemysłowych, dostarczając modułowe stanowiska ESD dopasowane do konkretnego procesu. Projektujemy i wdrażamy kompletne systemy antystatyczne – od konstrukcji aluminiowych, przez komponenty ESD, aż po zintegrowane rozwiązania dla stref EPA.

Potrzebne są niestandardowe gabaryty, integracja z istniejącą linią produkcyjną lub szczególne wymogi dokumentacyjne? Działamy kompleksowo – od koncepcji po realizację. Poznaj ofertę PROFILTECHNIK i sprawdź, jak możemy pomóc zaprojektować bezpieczne, funkcjonalne i certyfikowane stanowiska ESD.
